Kubernetes - Deployment & Service

Pod

    - 여러 개의 Container를 운영하는 가장 기초적인 모듈

Replicaset

    - Replicaset은 동일 Pod에 대한 가용성을 안정적으로 보장받기 위한 모듈

    - Pod의 개수를 유지시켜 줌

Deployment

    - 같은 Pod가 여러개의 Node에 배포되는 형태

    - Pod와 Replicaset에 대한 선언과 업데이트를 관리해주는 모듈

    - 사용이유 : Pod가 죽을 경우를 대비하여 서버를 보호 차원에서 사용



Nginx Pod을 K8S cluster에 배포하기

• K8S 환경에서 실행중인 Pod은 한 개 이상의 container로 구성되며, 그 Pod에 있는 docker container들은 storage와 Network을 공유한다

• mynginx라는 deployment 생성하기 >> 이와 함께 pod도 생성됨

- kubectl create deployment mynginx --image=nginx
- kubectl get deployments.apps
- kubectl get pod -o wide (wide 옵션 : 어느 node에 무슨 ip 인지 확인)

pod ip는 10.44.0.1 이며 node1에서 동작 중이다.

deployment 를 생성했는데 , Pod, ReplicaSet 까지 동시에 생성되었음

시간이 지나면, 새로운 pod이 node3에서 생성되어 동작된다.

10.47.0.0 : weave-net IP

deployment, replicaset, pod 정보

replicas 값을 4로 수정하여 똑같은 pod를 4개 Run 하도록 한다.

- kubectl scale deployment mynginx --replicas=4

로도 수정할 수 있다.

4개의 pod가 Running

node1에 돌아가던 pod를 삭제했더니 새로운 pod가 생성된다.

Kubernetes deployment로 pod을 만들 때의 장점

: pod가 죽으면 자동으로 새로운 pod를 생성

기존 데이터는 cluster 외부에 저장하게 설정하여 데이터 유실을 막아야 한다.



kubectl describe 명령어로 상세 정보 확인

kubectl describe deployments.apps (deployment 이름) : deployment 정보 확인

kubectl describe pod (pod 이름): pod 정보 확인





그런데, 외부에서 pod로는 직접 접속이 안된다.
따라서 서비스를 노출시켜야 한다.



Kubernetes의 서비스 유형

1. ClusterIP (기본 형태)
2. NodePort
3. LoadBalancer
4. ExternalName

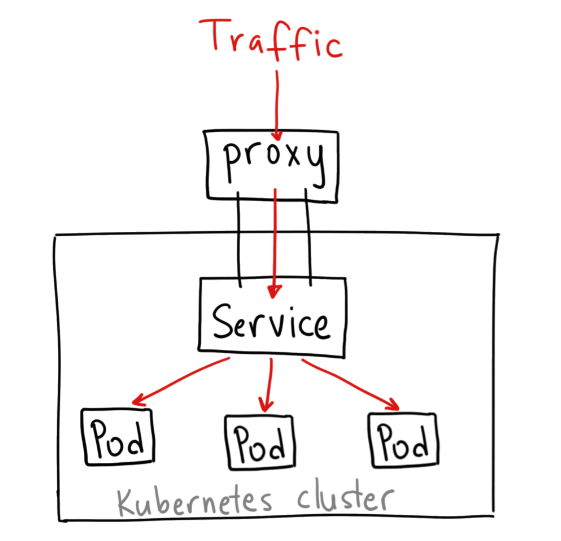

1. ClusterIP

:  파드들이 클러스터 내부의 다른 리소스들과 통신할 수 있도록 해주는 가상의 클러스터 전용 IP

:  Cluster IP로는 Cluster 내부(master, node1, node2, node3)에서만 접속할 수 있다.

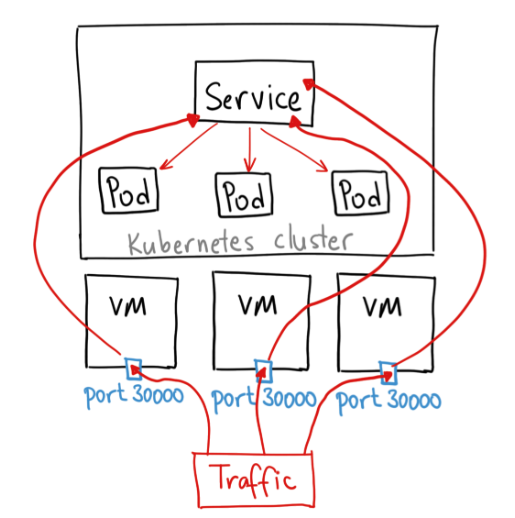

2. NodePort

: 외부에서 노드 IP의 특정 포트(<NodeIP>:<NodePort>)로 들어오는 요청을 감지하여, 해당 포트와 연결된 파드로 트래픽을 전달하는 유형의 서비스다.

: 이때 클러스터 내부로 들어온 트래픽을 특정 파드로 연결하기 위한 ClusterIP 역시 자동으로 생성된다.

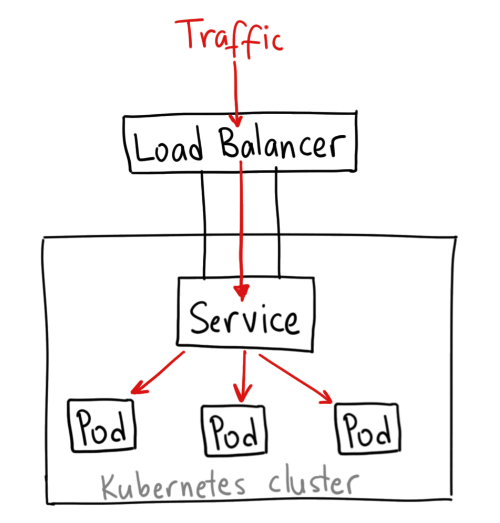

3. LoadBalancer

:  클라우드 공급자의 로드 밸런서를 사용하여 서비스를 외부에 노출시킨다.

:  외부 로드 밸런서가 라우팅되는 NodePort와 ClusterIP 서비스가 자동으로 생성된다.

:  로드 밸런서의 (virtual) IP를 통해 접속한다.

그림 출처 Google Cloud

Nodeport 서비스 이용

: 각 node IP의 특정 포트 번호로 접속 (관리자가 test 할 때의 용도로 많이 쓰임)



-kubectl create service nodeport mynginx --tcp=80:80

## 서비스 이름 : mynginx
# 앞의 80: Cluster-IP로 접속할 때 사용되는 포트 번호
# 뒤의 80: Container의 Port 번호



- kubectl get service -o wide

10.105.138.230이 이 서비스의 대표 클러스터 IP

service 정보를 보니 Endpoints가 각 pod에 연결되어 있음을 알 수 있다.

node3 IP주소의 서비스 포트를 통해 외부에서 접속한다.
