AZ104 (NSG, ASG)

Virtual Network(VNET)

: VM들을 내부적으로 통신시키기 위해 같은 네트워크에 연결시킴

: 다른 네트워크에서 사설 IP로 들어오지 못하도록 하는 것(공인 IP의 경우 포트를 열면 들어오게 할 수 있음)

* VNET은 location이 중요하다. 한 번 설정한 지역은 못 바꾼다.

** DHCP 기능 : VNET에 연결을 해야지 vm이 사설 IP를 받는다.(같은 location이어야 함)





Network Security Groups(NSG)

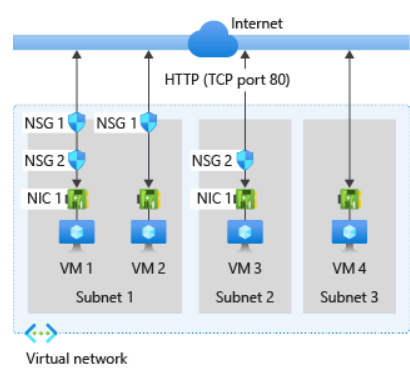

NSG 예시

: 기본적으로 Internet에서 접속하는 모든 Traffic에 대하여 차단 및 허용하는 것

(적용 대상 : VM의 NIC 및 Subnet)

: VNET에 있는 리소스에 대한 트래픽을 제한

: Inbound/outbound에 대해 보안 규칙을 적용

: 하나를 만들어 다른 서브넷에 적용시킬 수 있다.(비용절약)



• NSG default rules
  : default 룰은 삭제할 수 없고, 새로운 규칙은 이들의 후위 순서로 넣을 수 있다
• NSG Effective Rules
  : allow의 경우 서브넷, LAN 모두에 있어야 한다.



NSG 사용

** Subnet : 서브넷에 NGS를 할당하고 보호된 서브넷(DMZ)를 만들 수 있다. 이러한 NSG는 해당 서브넷 내의 모든 컴퓨터로 트래픽 흐름을 제한한다. 각 서브넷에는 0개 또는 1개의 NSG를 연결할 수 있다.

** Network Interface : NIC에 NSG를 할당하면 NIC를 통해 이동하는 모든 트래픽을 NSG 규칙에 따라 제어할 수 있다. 서브넷에 있는 각 NIC에는 NSG를 0개 또는 1개 연결할 수 있다.



▶ NSG를 먼저 서브넷에 연결한 다음, 다른 NSG를 VM의 NIC에 연결하여 VM에 대해 이중으로 트래픽 제한을 둘 수 있다.

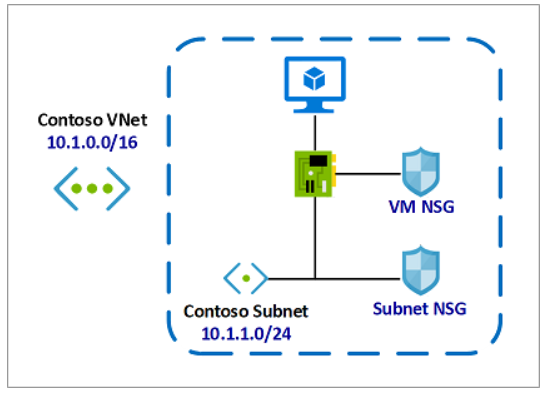

서브넷과 네트워크 인터페이스에 NSG가 각각 연결된 상태

이 경우에는 Inbound 트래픽에서는 Subnet NSG가 먼저 평가되어 Subnet NSG를 통해 허용되는 모든 트래픽이 VM SNG에서 평가된다. Outbound 트래픽의 경우, 반대로 VM NSG가 먼저 평가된다.

이런 식으로 세부적인 보안 규칙을 적용할 수 있게 된다.





Application Security Groups(ASG)

ASG

ASG를 사용하면 VM을 그룹화하고 해당 그룹에 따라 네트워크 보안 정책을 정의할 수 있다.

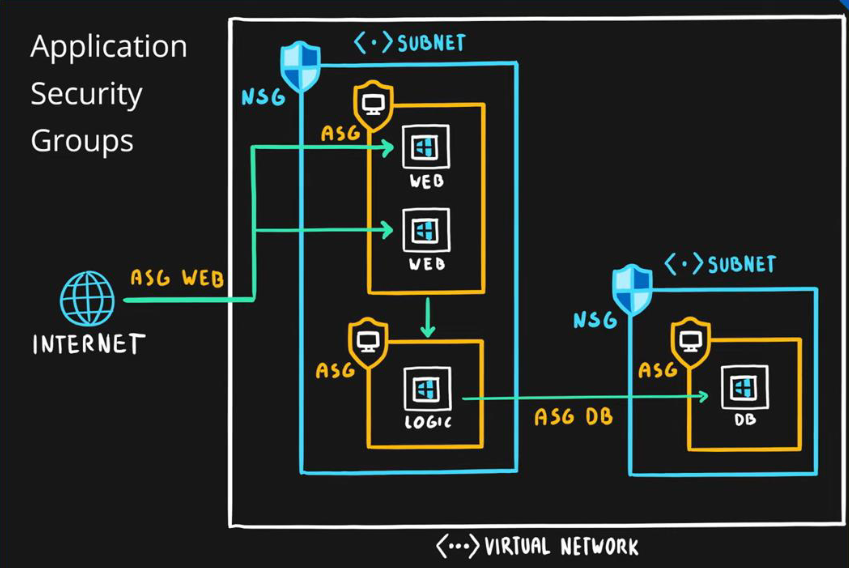

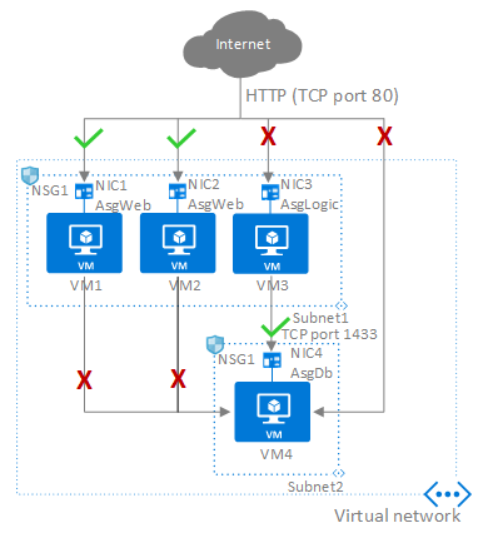

예시

예시로 보면, NIC1과 NIC2 는 AsgWeb의 ASG 멤버이고 NIC3는 AsgLogic, NIC4는 AsgDb의 ASG 멤버이다.

여기서 각 NIC는 하나의 NSG에 속하지만 ASG는 다를 수 있다는 것을 알 수 있고 같은 NSG 규칙이 다른 서브넷에 적용될 수 있다는 것을 알 수 있다.



---

실습) 가상 네트워크 구현

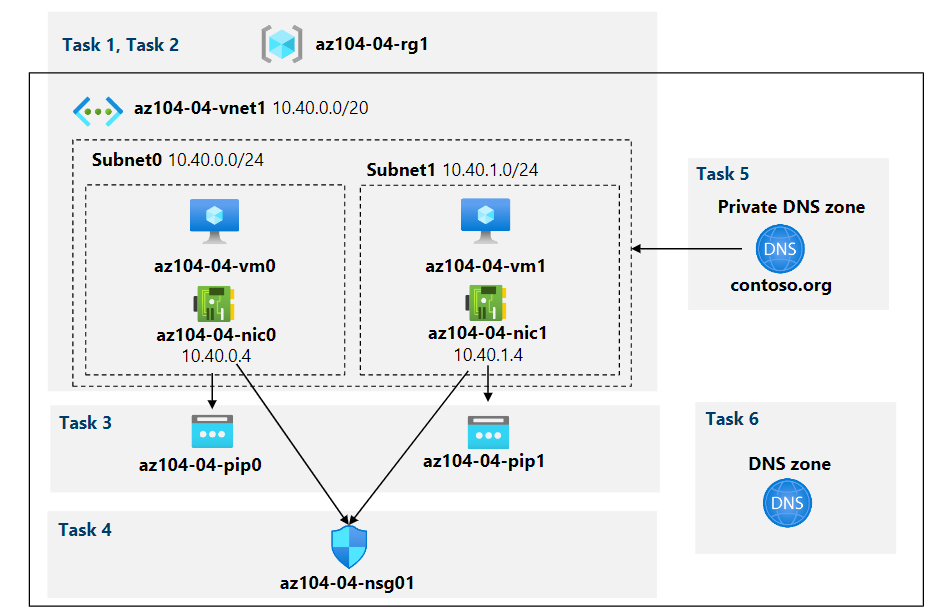

실습 절차는 아래와 같다

1. 가상 네트워크 생성 및 구성
2. VM을 가상 네트워크에 배포
3. Azure VM의 Private 및 Public IP 주소 구성
4. 네트워크 보안 그룹(NSG) 구성
5. 내부 이름 확인을 위해 Azure DNS 구성
6. 외부 이름 확인을 위해 Azure DNS 구성

VNET 세부 항목 설정

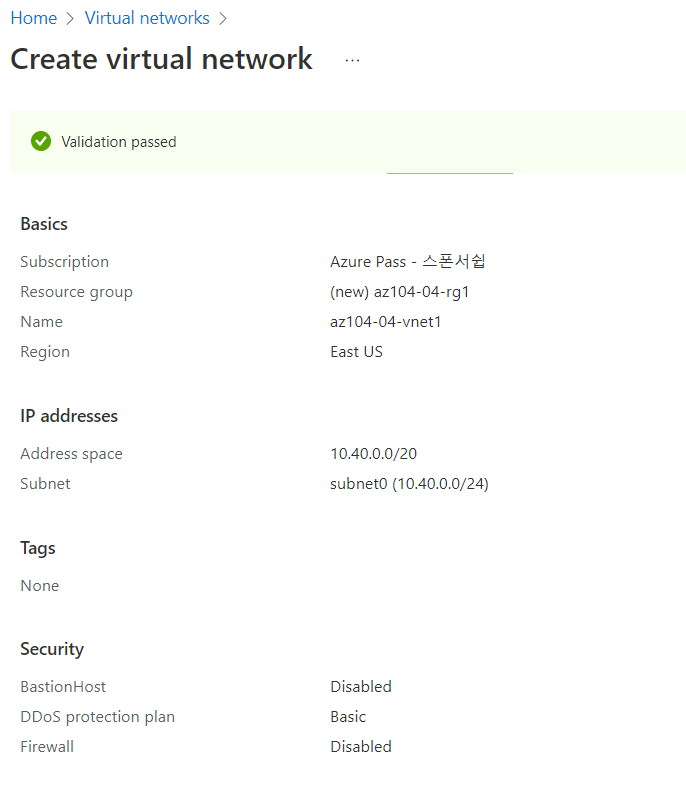

먼저, Virtual Network를 생성한다.

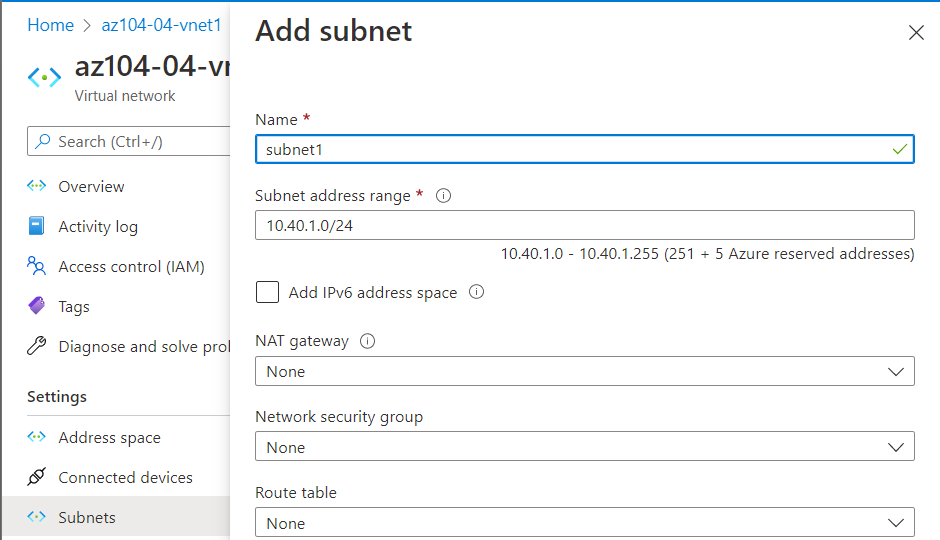

subnet1 추가

서브넷이 두개 필요하므로 서브넷을 추가한다.

---

아래 두 명령어를 통해 Json 파일로 VM을 생성한다.

$rgName = 'az104-04-rg1'
New-AzResourceGroupDeployment -ResourceGroupName $rgName -TemplateFile $HOME/AZ104/Module04/az104-04-vms-template.json -TemplateParameterFile $HOME/AZ104/Module04/az104-04-vms-parameters.json -AsJob

---

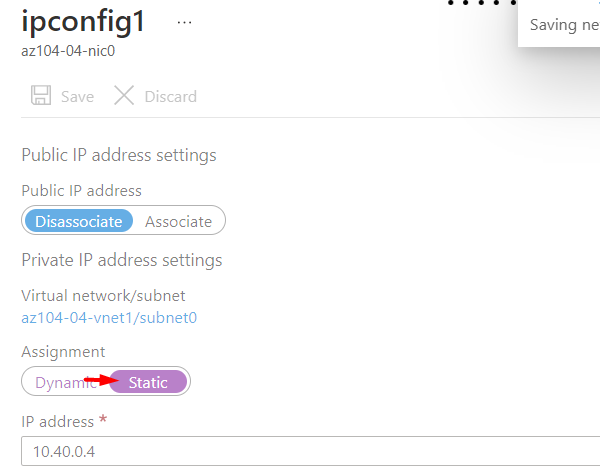

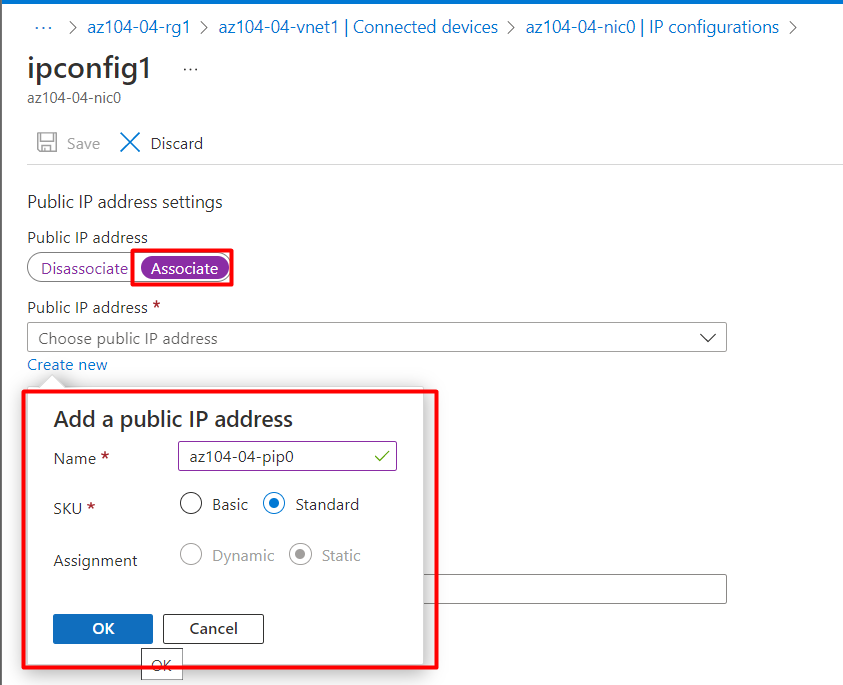

NIC0의 구성



ipconfig1의 배포 형식을 Dynamic에서 Static으로 변경하고 Public IP도 새롭게 추가하여 설정한다.

nic1에 대해서도 이 과정을 반복하여 적용한다.

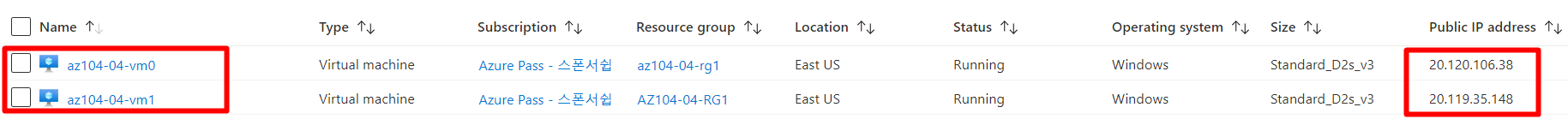

각 VM의 공인 IP 확인

---

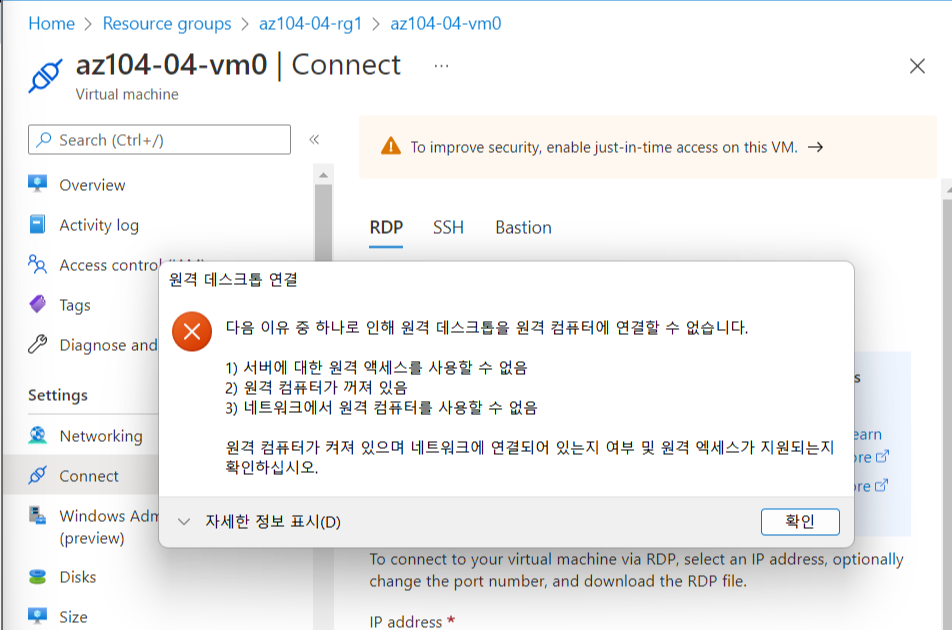

** Standard SKU의 공용 IP 주소를 사용하려면 할당된 네트워크 인터페이스가 네트워크 보안 그룹에 의해 보호되어야 하기 때문에 이 에러가 발생할 수 있다고 한다. 원격 데스크톱 연결을 허용하려면 인터넷으로부터의 인바운드 RDP 트래픽을 명시적으로 허용하는 Network Security Group을 생성하고 이를 두 VM의 네트워크 인터페이스에 할당해야 한다.

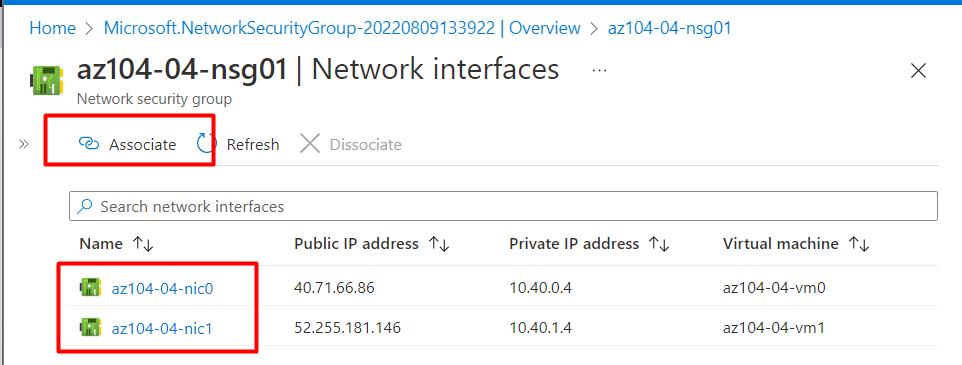

NSG를 하나 생성하고(이름은 az104-04-nsg01) 아래와 같은 Inbound 규칙을 추가해준다.

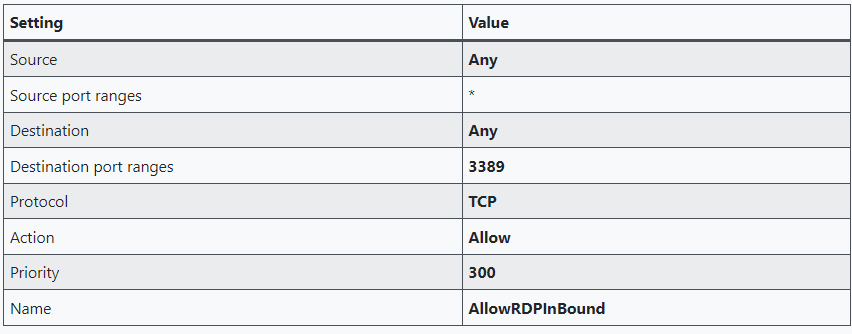

Inbound 규칙

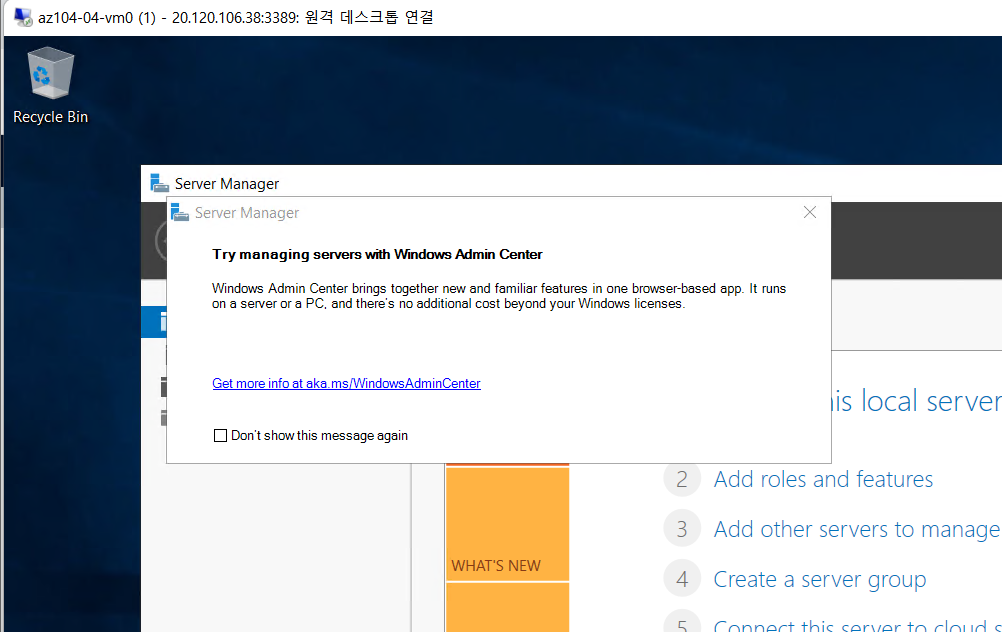

vm0 접속

그리고 나서 다시 vm에 접속하면 잘 들어가진다.

---

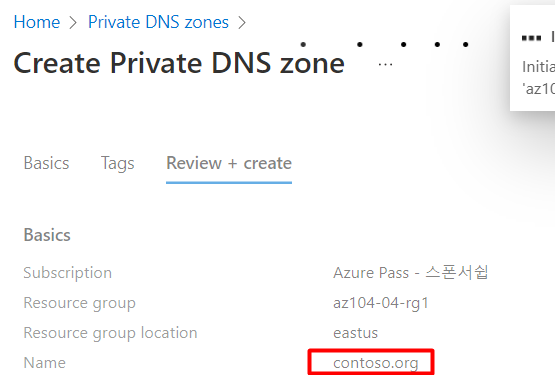

Private DNS 등록

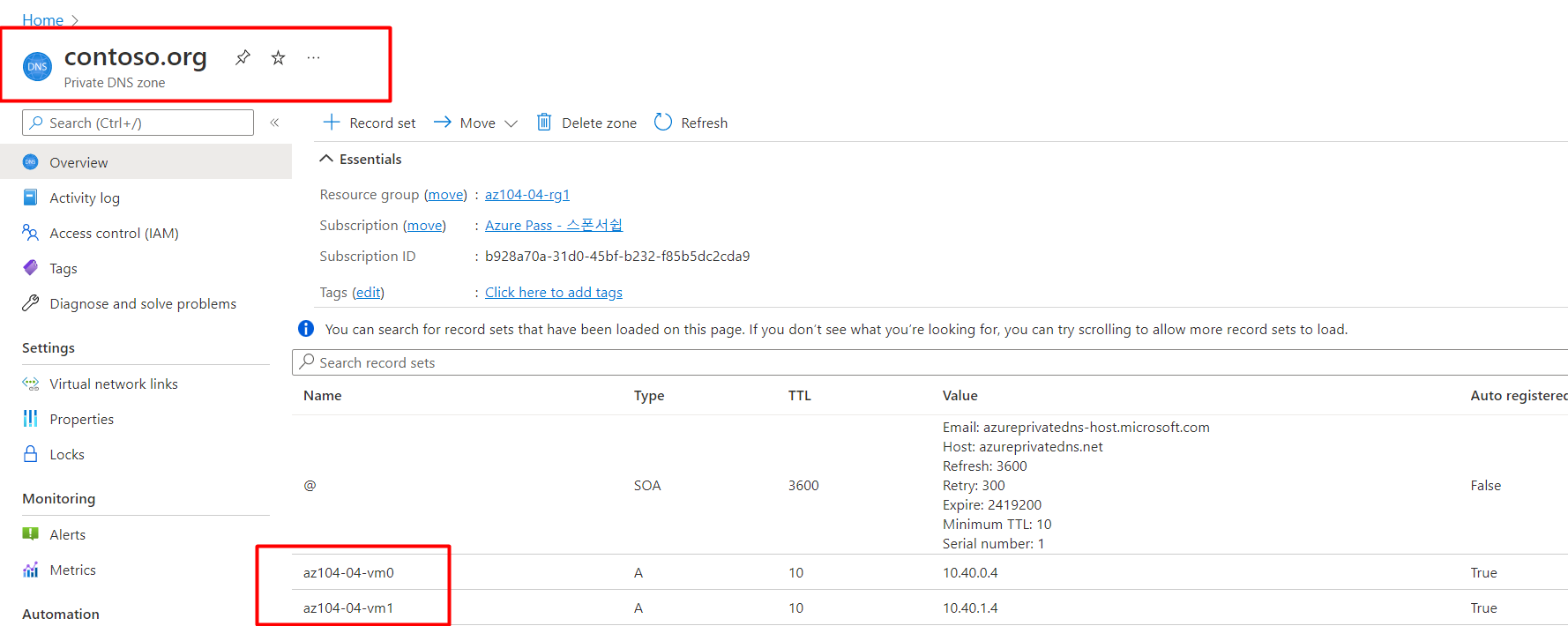

Vnet을 link로 연결했더니 그 안에 속한 VM들에 자동적으로 Private DNS가 등록되었다.

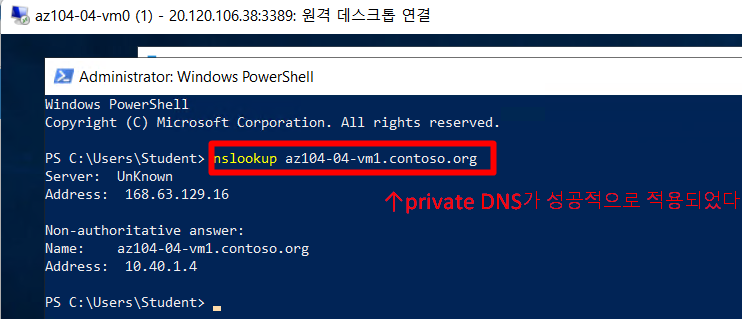

VM0에 접속하여 Private DNS zone이 적용되었는지 확인한다.

nslookup az104-04-vm1.contoso.org

---

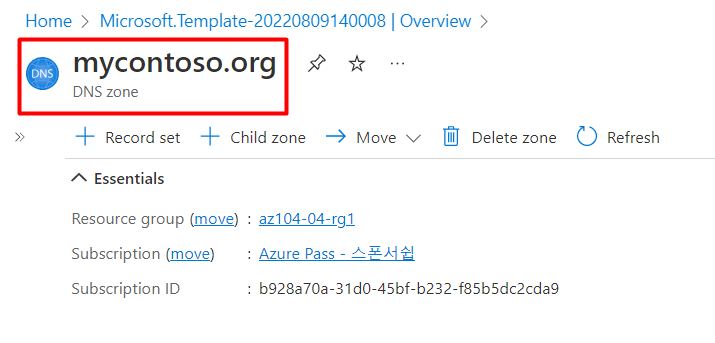

DNS Zones - Create

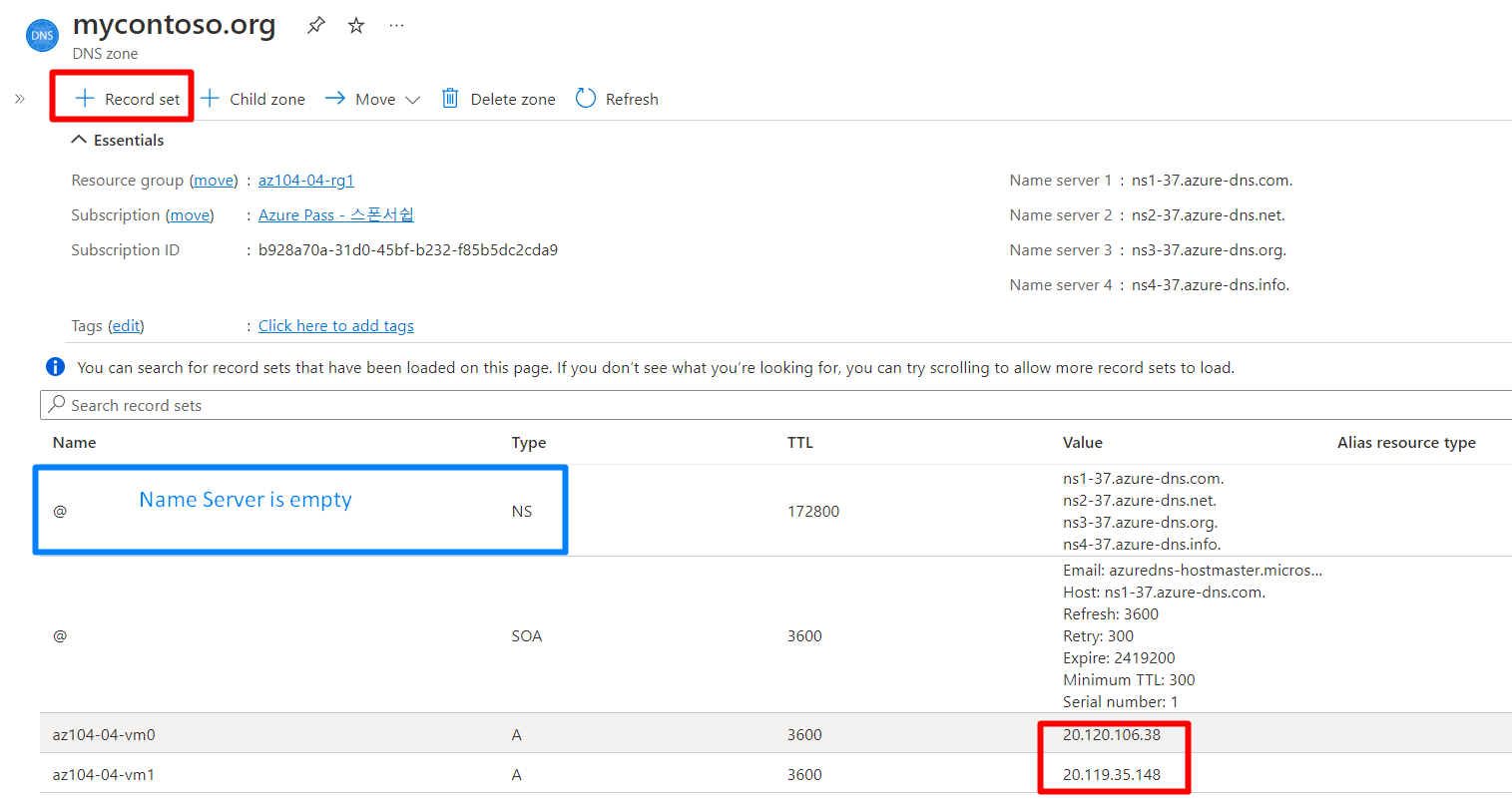

Record set을 추가하여 추가할 VM을 수동으로 등록한다.

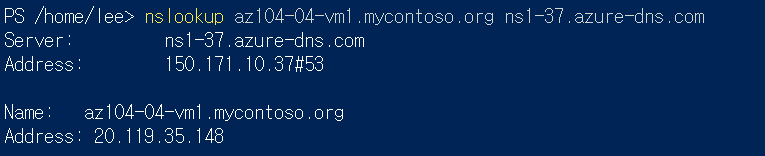

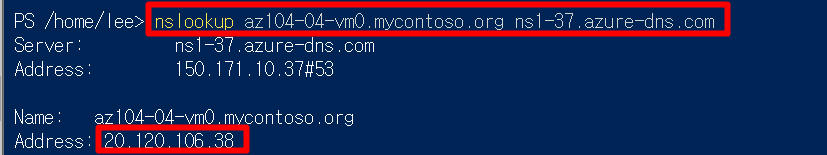

powershell 창을 열어 아래 명령어를 통해 Public IP가 나오는 것을 확인한다.

nslookup az104-04-vm0.mycontoso.org [Name server 1]
nslookup az104-04-vm1.mycontoso.org [Name server 1]
