AZ500 (Implement Platform Protection)

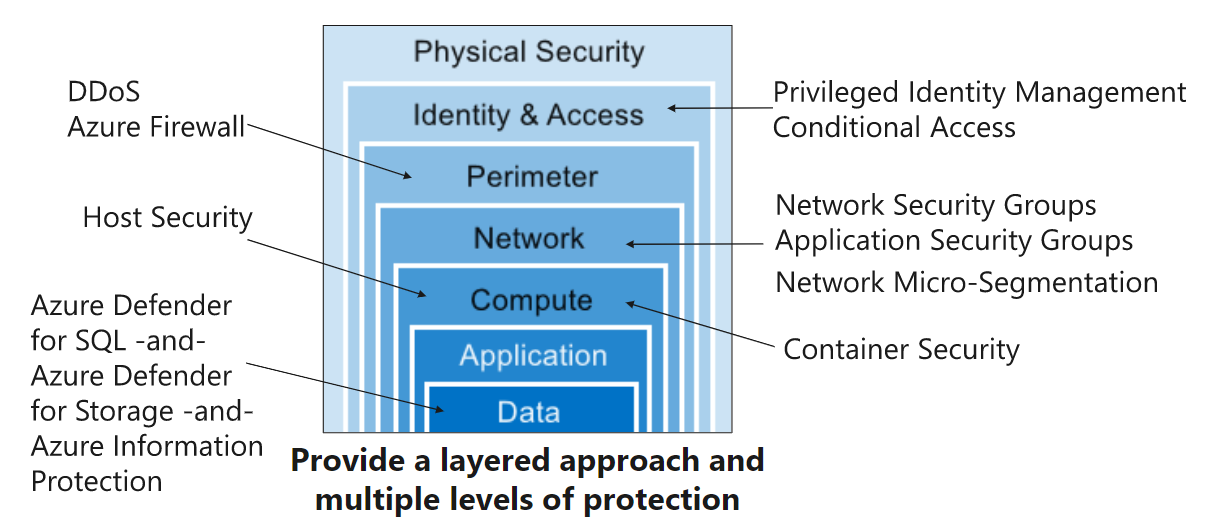

• Defense in Depth (심층방어)

보안이 필요한 지점

• Azure Firewall

Outbound SNAT = 안→밖
Inbound DNAT = 밖→안



• Firewall Rules
  - NAT Rules = Port Forwarding (밖→안)
  - Application Rules = 웹 관련 rule (안→밖)
  - Network Rules = 나머지 rule (안→밖)



• VPN Forced Tunneling
  vnet에 있는 서버들이 서브넷으로 나눠져 있음(모두 인터넷 나갈 수 있음) → on-premise와 VPN으로 연결 → on-premise를 거쳐서 인터넷을 나가도록 하는 것을 VPN Forced Tunneling이라고 한다

vpn forced tunneling



• User Defined Routes and Network Virtual Appliance
  중간에 정보를 수집하기 위한 장치
  UDR : 기본 시스템 경로를 재정의, 서브넷과 연결
  NVA : 네트워크 간 네트워크 트래픽 흐름을 제어

UDR, NVA

실습) NVA
Azure는 기본적으로 가상 네트워크 내의 모든 서브넷 간에 트래픽을 라우팅한다. 하지만, 사용자 정의 route를 생성하여 Azure의 기본 라우팅을 재정의할 수 있다.
NVA(Network Virtual Appliance)는 서브넷 간 트래픽을 라우팅하는 경우에 유용하다.

Task 1: Create a route table & Task 2: Create a route

Route Table을 하나 만들고, Route를 추가하여 정의해준다.

10.0.1.0/24로 갈때는 생성한 라우팅 테이블(10.0.2.4)을 거치라고 하는 것이다.



Task 3: Associate a route table to a subnet & Task 4: Add subnets to the virtual network

vnet과 그 서브넷 생성

Task 5: Associate myRouteTablePublic to your Public subnet

생성한 라우팅 테이블과 Public 서브넷을 연결시켜준다.





Task 6: Create an NVA

NVA는 라우팅 및 방화벽 최적화와 같은 네트워크 기능을 지원하는 VM이다.



Task 7: Turn on IP forwarding

NVA VM의 Network Interface와 DMZ를 연결한다.



Task 8: Create public and private virtual machines

각 서브넷(public, private)에 VM을 하나씩 생성한다.(myvmPublic, myvmPrivate)



Task 9: Route traffic through an NVA & Task 10: Enable ICMP through the Windows firewall

private vm

Trace route를 위한 ICMP가 Windows 방화벽을 통과하지 않도록 설정한다.

myvmPublic VM도 위와 같은 설정을 해준다!!

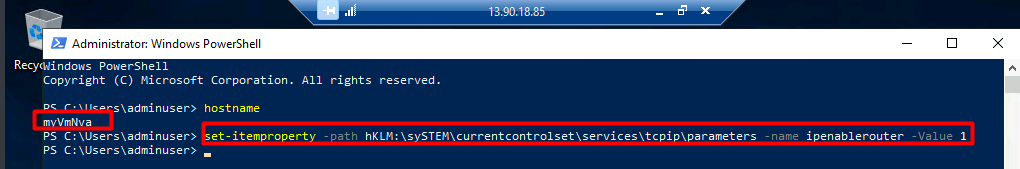

Task 11: Turn on IP forwarding within myVmNva

nva vm



Task 12: Test the routing of network traffic

myVmPublic VM →→ myVmPrivate VM

첫 번째 홉은 10.0.2.4 (myNVA의 IP 주소)

두 번째 홉은 10.0.1.4 (myVmPrivate의 private IP 주소)

Task5의 결과로 트래픽을 myvmPrivate로 직접 전송하지 않고 NVA를 통해 전송한 것을 알 수 있다.



myVmPrivate VM →→ myVmPublic VM으로는 트래픽을 직접 라우팅하는 것을 볼 수 있다.

기본적으로는 서브넷 간에 트래픽을 직접 라우팅하기 때문이다.
